Aruba CX Initial Setup

Veröffentlicht am von bho

Initial setup steps of an Aruba CX 6100 switch. The Aruba CX switches come with a very well chosen default setup, there’s not much to do, to be up and running!

  • Switch IP Configuration is set to DHCP
  • SSH or HTTPS to the device IP (look for the DHCP-lease for example)
  • Login using the default credentials
    1. admin / no password
    2. Create new password
  • Firmware update
    1. https://asp.arubanetworks.com/
    2. Upload via WebUI
    3. Update takes approx. 5min
  • Spanning-Tree
    1. MSTP enabled by Default
  • NTP
    1. pool.ntp.org enabled by default
  • VLAN setup example

Conf t

Vlan 2
Name DATA

interface 1/1/7-1/1/12
vlan access 2

end
write memory

Verschlagwortet mit

Dynamic Firewall Objects for AWS and Azure

Veröffentlicht am von bho

How to create a dynamic object with the public ip addresses used by AWS or Azure.

  • For standalone Firewalls SSH into the CloudGen Firewall
  • For managed Firewalls SSH into the Control Center Box Level

Example command to create a dynamic network object with the IP addresses of the AWS EU-Central-1 region:

# external-netobj-tool create Aws.Datacenters.Eu-central-1
  • The dynamic object is automatically updated every hour

After creation it should look like this:

Dynamic rule example
Example of the dynamic object

How to increase the Firewall Monitor history on a Barracuda CloudGen Firewall

Veröffentlicht am von bho

Issue

Solution

  • Statistics database is stored in
    • /var/phion/appstat
  • Can be increased depending on available disk size
    • Different per appliance
    • Value 0 means automatic adjustment
      • No Barracuda Campus documentation found that describes the mechanism behind it
  • After the changes, keep an eye on the resources in the CONTROL tab
CONFIGURATION > Configuration Tree > Box > Infrastructure Services > General Firewall Configuration

Cisco Firepower Release 6.7

Veröffentlicht am von bho

Wichtige Neuerung aus meiner Sicht

  • Manage FTD on a data interface
    • Ein sehr nützliches Feature für Remote Deployments
    • Das Outside-Interface (Data) kann jetzt auch als Management-Interface für die Verbindung zum Firepower Management Center verwendet werden
  • Update the FMC IP address on the FTD
  • AnyConnect module support for RA VPN
  • AnyConnect management VPN tunnels for RA VPN
  • Single sign-on for RA VPN
    • SAML 2.0
    • Super für Azure AD Implementierungen
  • FTD RA VPN now supports LDAP authorization using LDAP attribute maps.
  • Virtual Tunnel Interface (VTI) and route-based site-to-site VPN
  • URL filtering and application control on traffic encrypted with TLS 1.3 (TLS Server Identity Discovery)
  • Configuration rollback
  • Deploy intrusion and file policies independently of access control policies
  • FMC single sign-on for external users

Vor dem Upgrade gilt es zu beachten, dass der Firepower User Agent ab diesem Release nicht mehr unterstützt wird, und auch einige Hashing- und Verschlüsselungsmethoden, die als nicht mehr sicher gelten, müssen vor dem Update migriert werden.

Deprecated Features in Version 6.7

  • Cisco Firepower User Agent software and identity source
  • Less secure Diffie-Hellman groups, and encryption and hash algorithms

Alle Neuerung im Detail findet man unter:

https://www.cisco.com/c/en/us/td/docs/security/firepower/670/relnotes/firepower-release-notes-670/features.html

Private-VLAN Trunk-Port Typen

Veröffentlicht am von bho

Standard Trunk Ports

  • Zwischen PVLAN-Switches
  • Überträgt alle VLAN Typen: reguläre VLANs, Primary-VLANs und Secondary-VLANs (Isolated oder Commuity)
  • Beide Switches müssen Private-VLANs unterstützen und gleich konfiguriert sein
int gi0/24
    switchport mode trunk

Isolated PVLAN Trunk Ports

  • Zu Non-PVLAN Switches
  • Pakete werden nicht mit dem Primary-VLAN getagged sondern mit dem Secondary-VLAN
  • Auf Non-PVLAN Switches kann dann das Secondary-VLAN, zum Beispiel, als ein gewöhnliches Access-VLAN verwendet werden
  • Um weiterhin eine Trennung der Ports auf einem Non-PVLAN Switch zu ermöglichen könnte „Switchport Portected“ verwendet werden
int gi0/24
    switchport mode private-vlan trunk
    !switchport private-vlan trunk native vlan 100
    switchport private-vlan allowed vlan 20,30
    switchport private-vlan association trunk 10 20,30
  • If there is no native VLAN configured, all untagged packets are dropped

Promiscuous PVLAN Trunk Ports

  • Zu Non-PVLAN Router
  • Pakete werden mit dem Primary-VLAN getagged
  • Zu Routern oder Firewalls die keine Private-VLANs unterstützen, kann dann das Primary-VLAN ganz normal als L3 Routing-Interface konfiguriert werden
int gi0/24
    switchport mode private-vlan trunk promiscuous
    switchport private-vlan mapping trunk 10 20,30
    switchport private-vlan trunk allowed 10,40
  • Alle gewünschten primary (VLAN-ID 10) und regular VLANs (VLAN-ID 40) mit „allowed“-Befehl angeben

Verfiy

show vlan
show interface gi0/24 switchport

Quellen:

https://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4500/12-2/54sg/configuration/guide/config/pvlans.html

https://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst9200/software/release/16-12/configuration_guide/vlan/b_1612_vlan_9200_cg/configuring_private_vlans.html

HomeKit-Zugriff über getrennte VLANs durch Multicast Forwarding

Veröffentlicht am von bho

Geräte

  • Firewall: FortiGate 40F
  • Wifi: UniFi AC Pro Accesspoints
  • Switch: HPE Aruba 2530-8G-PoE
  • Schalter: Shelly Relais mit Open Source HomeKit Firmware
  • Licht: Philips Hue (Bridge + Lampen)
  • Tür: Robin ProLine Doorbell
Home App Zugriff in das segmentierte IoT VLAN

Aufbau

Konfiguration

1. Enable Multicast Forwarding

Fortigate CLI

get system settings

multicast-forward   : enable

multicast-ttl-notchange: enable

Fortigate GUI

  • „Multicast Enhancement“ IGMPv3 im UniFi Controller muss nicht aktiviert werden, wenn Multicast Forwarding auf der ForitGate verwendet wird

2. MultiCast Policy

  • Multicast von und zu VLAN 1 (LAN / PRIVAT) und VLAN 2 (IOT)
  • mDNS spielt bei der HomeKit Kommunikation eine wichtige Rolle
  • Catch All Regeln zum Troubleshooting aktivieren

3. Firewall Policy

  • Firewall Regeln zwischen den Netzen und Geräten
  • Die verwendeten Ports habe ich meistens über das Firewall-Log herausgesucht

Hinweise

  • Wenn vorhanden: vorab Apple TV ausschalten um sicher zu gehen, dass die HomeKit-Geräte nicht über das Internet mit der Apple TV Box als HomeKit-Zentrale kommunizieren
  • Wichtig: Wenn man mehrere iOS Geräte im Netzwerk hat kann es sein, dass das Gerät zum Hinzufügen in der Home App auf dem anderen erscheint!

Probleme

  • Robin Klingel hängt bzw. ist verzögert und sendet keine Benachrichtigung aufs Smartphone
    • Workaround: Neuaufbau der IPv4 Sessions durch öffnen der Home App
      • danach funktioniert die Robin Doorbell wieder normal
    • Test: Robin Doorbell im VLAN 1 behebt die Probleme
    • To Do: Das HomeKit-Protokoll baut ein eigenständiges IPv6 Kommunikationsnetz auf. Durch die Trennung wird nur IPv4 über die Firewall geroutet. Eine zusätzliche IPv6 Konfiguration der Firewall könnte das Problem lösen.

Troubleshooting

Logging

FortiGate GUI => Log & Report => Multicast Traffic

FortiGate GUI => Log & Report => Forward Traffic

Debugging

FortiGate CLI# diagnose sys mcast-session list

Packet Capture

FortiGate GUI => Network => Packet Capture

Links

https://docs.fortinet.com/document/fortigate/6.4.4/administration-guide/968606/configuring-multicast-forwarding

https://kb.fortinet.com/kb/documentLink.do?externalID=FD45560

https://medium.com/@gepeto42/using-homekit-devices-across-vlans-and-subnets-aa5ae1024939

Komisches VLAN Verhalten beim Cisco Catalyst 9800 Wireless Controller

Veröffentlicht am von bho

Bei der Durchsicht der Cisco Catalyst 9800 Wireless Controller Dokumentationen bin ich auf eine sehr interessante Einstellung gestoßen, die ich mit euch teilen möchte.

Im „Policy Profile“ unter „Access Policies“ gibt es ein Feld zur Einstellung des VLANs. So weit, so klar. Aber jetzt wird es spannend: Hier kann man nicht nur die VLAN-ID konfigurieren, sondern auch einen VLAN-Namen! Und je nachdem was eingestellt wird, verhält sich die Zuweisung anders.

Access Policies
(Bild: Cisco)

Cisco erklärt es so:

The behavior is different depending on the AP mode. For an AP in local mode/Flex Central switching:

●      Specifying vlan-name = default, client is assigned to VLAN 1

●      Using vlan-id 1, a client is assigned to the wireless management VLAN

There is a warning to remind a user of this.

For an AP in FlexConnect local switching mode:

●      Specifying vlan-name = default, client is assigned to VLAN 1

●      Using vlan-id 1, a client is assigned to the FlexConnect native VLAN

By default, if the user does not configure anything under the policy profile, the WLC assigns vlan-id 1 so clients will use the wireless management VLAN in local mode and the AP native VLAN for FlexConnect.

Quelle: https://www.cisco.com/c/en/us/products/collateral/wireless/catalyst-9800-series-wireless-controllers/guide-c07-743627.html#Networkcontrollersettings

Ich hoffe ich konnte euch hiermit ein paar graue Haare, für das nächste Wireless Controller Deployment, ersparen! Happy networking!

Aruba NetEdit

Veröffentlicht am von bho

Neues Management Tool für Aruba Switches.

NetEdit Test-Installation

„The NetEdit product is a browser-based client/server application. The NetEdit server is provided as an Open Virtual Appliance (OVA). The NetEdit application uses a web browser-based user interface and provides automation of search, edit, validation, deployment, and audit for network configurations. It provides intelligent assistance and continuous validation to help ensure that device configurations are consistent, compliant, and error free. NetEdit can be used without retraining by leveraging existing netoworking knowledge and experience with switch configurations. This enables administrators to automate switch configuration change workflows without any programming.“

NetEdit Datasheet – https://www.arubanetworks.com/assets/_de/ds/DS_NetEdit.pdf

DHCP-Relay auf Aruba Switches konfigurieren

Veröffentlicht am von bho

Config

Der DHCP-Relay Agent ist per Default eingeschaltet und muss nur aktiviert werden falls in der Running-Config „no dhcp-relay“ sichtbar ist.

HP Switch(config)# dhcp-relay

Relay-Funktion am gewünschten VLAN konfigurieren und als IP-Adresse den DHCP-Server angeben. Zur Eingabe eines sekundären DHCP-Servers einfach den Befehl wiederholen.

HP Switch(config)# vlan 1
HP Switch(vlan-1)# ip helper-address 1.2.3.4

Troubleshoot

HP Switch# show ip helper-address vlan 1
HP Switch# display dhcp relay statistics

Debug

Wireshark Capture Filter für DHCP Frames

udp port 68 or port 67

Unifi Controller Migration

Veröffentlicht am von bho

Methode A

Migration-Wizard

https://help.ui.com/hc/en-us/articles/115002869188-UniFi-Migrating-Sites-with-Site-Export-Wizard

Methode B

AP Handover

  1. Konfigurations-Backup importieren
    https://help.ui.com/hc/en-us/articles/204952144-UniFi-How-to-Create-and-Restore-a-Backup#3
  2. Am alten Controller: Neue Inform URL der Accesspoints konfigurieren

Methode C

Manual „Forget“ Migration

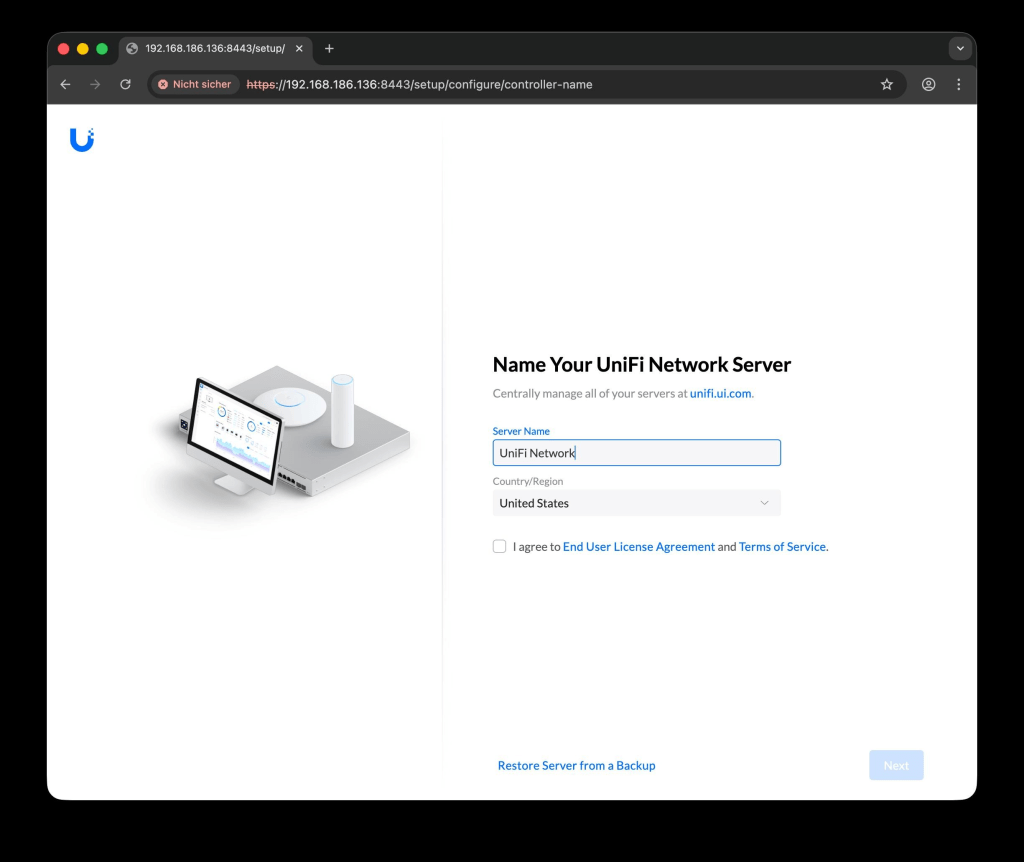

  1. Controller Installation über den UniFi Setup Wizard
  2. Discover-Methode zum neuen Controller umstellen (Zum Beispiel über DNS-Record)
    https://help.ui.com/hc/en-us/articles/204909754-UniFi-Device-Adoption-Methods-for-Remote-UniFi-Controllers
  3. Händische Migration der Access Points
    • Alter Controller => Devices => AP => Configure => Manage => Forget
    • Der AP setzt sich dadurch zurück, rebootet und findet dann zum neuen Controller
    • Am neuen Controller den AP adaptieren
    • Diese Schritte bei allen Accesspoints wiederholen
Hinweis

Um den Accesspoint zu „vergessen“ könnte dieser auch über die physische Reset-Taste oder über SSH auf Werkseinstellungen zurückgesetzt werden.

https://help.ui.com/hc/en-us/articles/205143490-UniFi-How-to-Reset-Devices-to-Factory-Defaults

Methode D

Manual SSH Migration

  1. Controller Installation über den UniFi Setup Wizard
  2. SSH-Verbindung zum AP herstellen und auf Werkseinstellungen zurücksetzen:
    sudo syswrapper.sh restore-default
  3. Nach dem Reset erneut eine SSH-Verbindung zum Accesspoint aufbauen und danach die Inform URL konfigurieren:
    set-inform http://ip-of-controller:8080/inform
